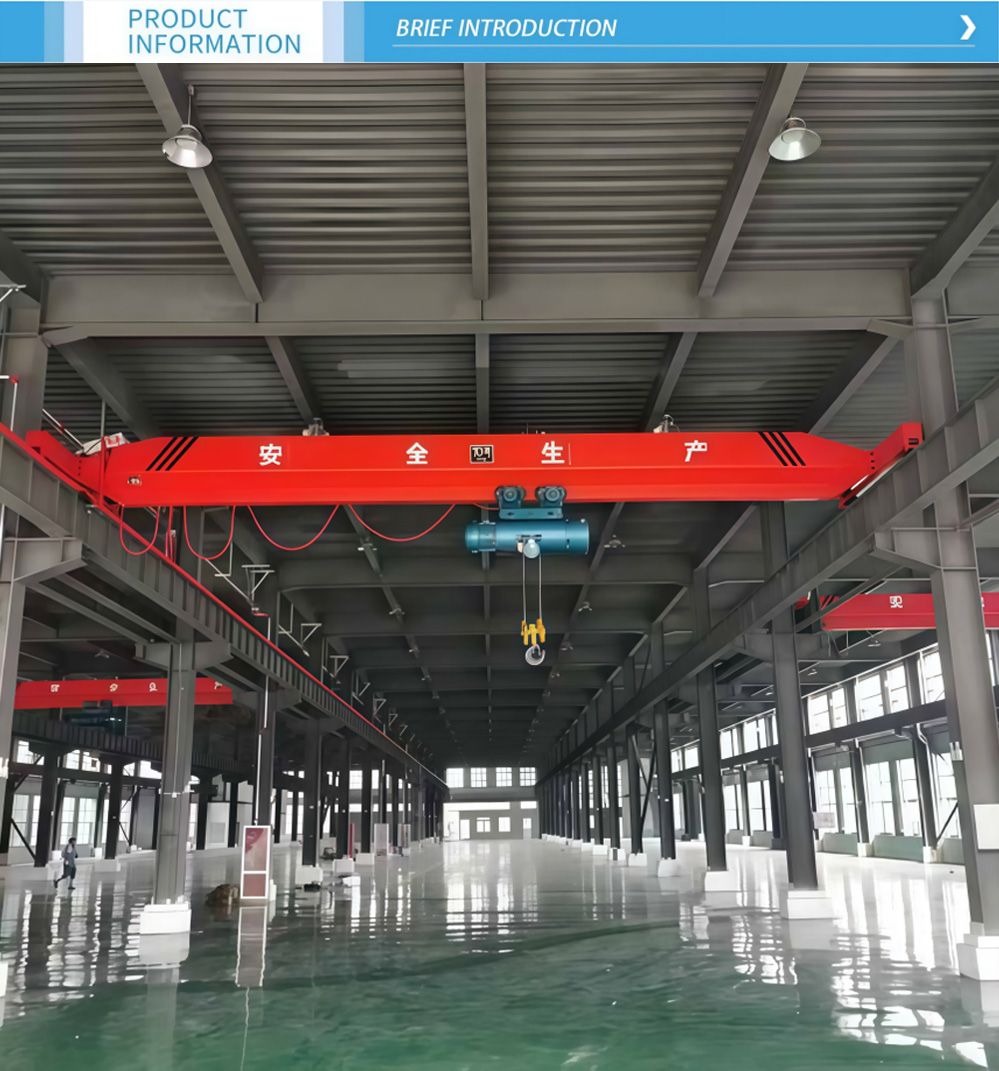

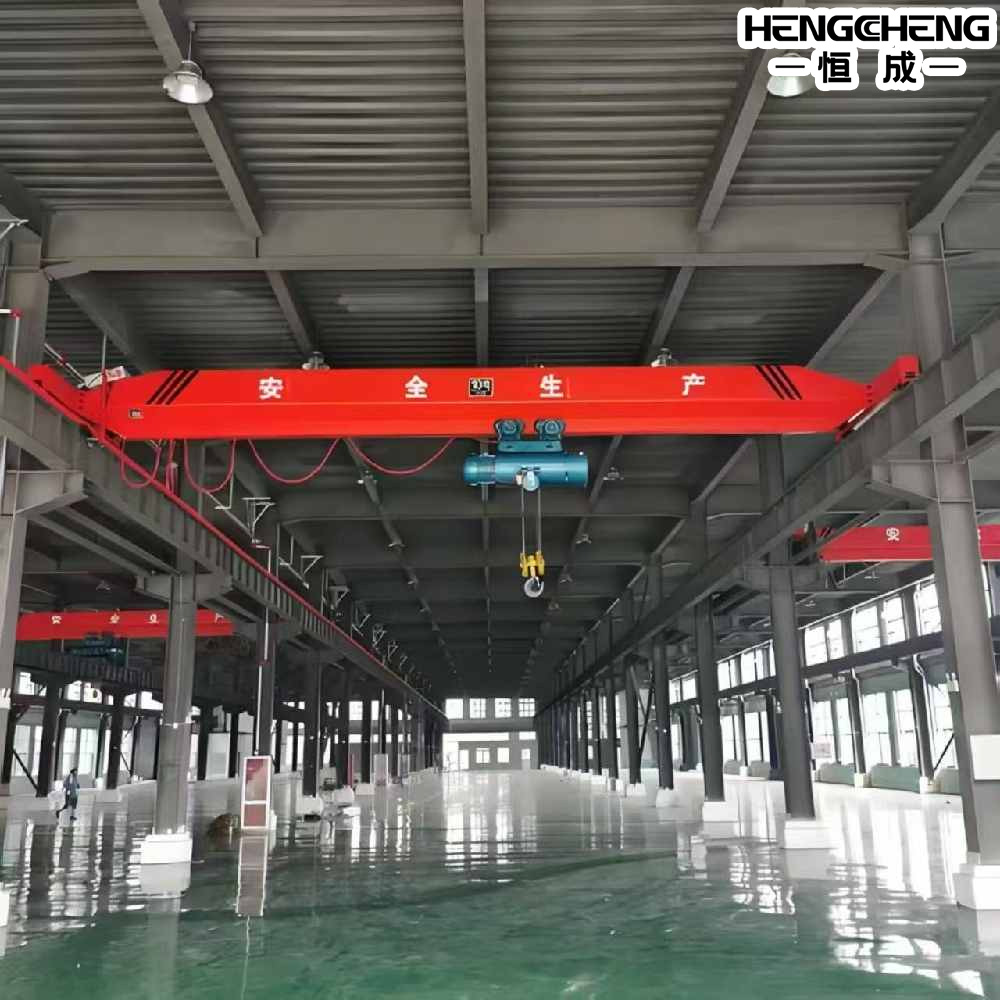

جرثقیل زیر شلواری تک تیر برقی

جرثقیل زیر شلواری برقی به عنوان یک واحد حمل و نقل هوایی با صرفه جویی در فضا عمل می کند که می تواند با جرثقیل پل سقفی، جرثقیل ایستاده آزاد و جرثقیل پل ترکیب شود تا یک شبکه کامل بالابر کارخانه ایجاد شود. همچنین به عنوان جرثقیل زیرین با سیستم تعلیق انعطاف پذیر، سیستم جرثقیل تعلیق قابل تنظیم و جرثقیل تعلیق تک تیر بادوام نیز شناخته می شود.

این جرثقیل برای مکان‌هایی با فضای محدود و بدون شرایط برای نصب مسیر زمینی، از جمله مناطق مونتاژ کارگاه ماشین‌کاری، مناطق بارگیری و تخلیه انبار، راهروهای انتقال مواد، انتقال ایستگاه خط تولید، و محیط‌های تمیز یا ضد انفجار در صورت جفت شدن با بالابرهای الکتریکی مناسب، مناسب است.

ظرفیت باربری استاندارد آن از 0.5 تن تا 10 تن است و ظرفیت بارگیری انتخاب شده بین 1 تا 5 تن است. دهانه به طور کلی به 12 متر محدود می شود، زیرا دهانه طولانی تر منجر به انحراف بیش از حد تیر اصلی می شود. دارای دو کلاس کاری معمولی است: A3 برای تعمیر و نگهداری سبک و عملیات گاه به گاه، و A5 برای کارهای معمولی تولید متوسط.

ویژگی ها و مزایا اصلی: (1) اشغال زمین صفر: مستقیماً بر روی چهارچوب باربر سقف نصب می شود و فضای کف را اشغال نمی کند، که متناسب با کارگاه هایی است که قبلاً با ماشین آلات و مسیرهای پیاده روی مجهز شده اند. (2) پوشش کاری انعطاف پذیر: به صورت طولی در امتداد مسیر ثابت و به صورت عرضی در سراسر تیر اصلی حرکت می کند و یک منطقه کاری مستطیل شکل را می پوشاند. (3) سبک و مقرون به صرفه: از یک طرح ساختاری فشرده استفاده می کند و بار سبک تری را بر تیرها و ستون های سقف تحمیل می کند. با وزن کمتر، هزینه های ساخت و نصب را در مقایسه با جرثقیل های سقفی هم تناژ کاهش می دهد. (4) نصب ساده: ساخت و ساز مدولار به طور گسترده ای اعمال می شود و حجم کار را در هنگام مونتاژ در محل کاهش می دهد.
